INTEGRIRANI TLAČNI KOLEKTORI

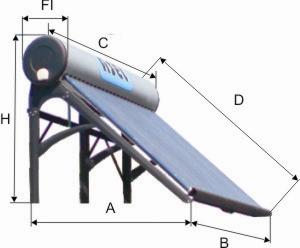

inv200dim



sk111


Tlačni spremnik radi na principu protoka vode pod visokim pritiskom. Pritisak ulaza javnog vodovoda jednak je izlazu na slavinama te nije potrebno solarni kolektor sa integriranim spremnikom podignuti na uzvišeno mjesto. Spremnik je uvijek pun vode. Za ovaj tip solarnih kolektora sa integriranim tlačnim spremnikom nije potreban elektroventil ili nivo ventil niti pumpa.

U vakumskim grijačim cijevima nalazi se “Heat pipe” – bakrena cijev napunjena sa brzo isparavajućom tekućinom. Vakumska grijača cijev (kolektor) može zagrijati bakrenu grijaču glavu do 240°C. Nova tehnologija “Heat pipe” visoko efikasne grijače cijevi absorbiraju sunčevu energiju i prenose toplinu više od 92% te brže zagrijavaju vodu nego kod klasičnih vakumskih grijačih cijevi. Prednost je što nema vode u vakumskim grijačim cijevima te radi čak i u slučaju da je neka od grijačih cijevi razbijena te ne može doći do smrzavanja u grijačim cijevima.


heat pipe



KARAKTERISTIKE:

-Koristi specijalne „Heat-pipe “ visoko efikasne grijače cijevi.
-Radi na principu lako-hlapljive tekućine u bakrenim cjevčicama smještenim u fokus grijačih cijevi u visokom vakumu.
-Postiže temperaturu grijaćih glava i do 240°C
-Koristeći novu molekularnu nanotehnologiju, sjajno podiže absorpciju topline za 20%.
-Ima veću sunčevu termalnu konverziju i postiže višu temperaturu vode.
-Absorbira toplinu čak i po oblačnom vremenu ,
te zagrijava vodu i pri temperaturama ispod -10°C !
-Otporno na tuču do 25mm
-Radi čak u slučaju da je neka od grijačih cijevi razbijena
-Unutarnji rezervoar izrađen od rostfraj čelika, vanjska obloga od rostfraj čelika.
-Odlična poliuretanska izolacija debljine 55mm
-Magnezij štapić protiv taloženja kamenca


NAZIV PROIZVODA
ITH 150 18 58 15H RE
– Integrirani tlačni (do 8 bara) 150 litara solarni bojler sa upojnom površinom 2,25 kvadratna metra
-15 komada grijačih cijevi promjera 58mm dužine 1,8 metar
snaga 1690W
Težina: 106,5kg (Vakum cijevi 45,5kg, spremnik 52kg, stalak 9kg)
(slika konstrukcije…)
ITH 200 18 58 20H RE
– Integrirani tlačni (do 8 bara) 200 litara solarni bojler sa upojnom površinom 3 kvadratna metra
– 20 komada grijačih cijevi promjera 58mm dužine 1,8 metar
– snaga 2250W
(slika konstrukcije…)

ITH/T 200 18 58 24H RR
– Integrirani tlačni (do 8 bara) 200 litara solarni bojler sa dodatnim tlačnim (8 bara) izmjenjivačem.
– 24 komada grijačih cijevi promjera 58mm dužine 1,8 metar
– snaga 2700W
– Upojna površina sunčevog zračenja 3,6 kvadratna metra
ITH 250 18 58 25 RE
– Integrirani tlačni (do 8 bara) 250 litara solarni bojler sa upojnom površinom 3,75 kvadratna metra
– 25 komada grijačih cijevi promjera 58mm dužine 1,8 metar
– snaga 2800W
(slika konstrukcije…)
ITH 300 18 58 30 RE
– Integrirani tlačni (do 8 bara) 300 litara solarni bojler sa upojnom površinom 4,5 kvadratna metra
– 30 komada grijačih cijevi promjera 58mm dužine 1,8 metar
– snaga 3760W
(slika konstrukcije…)



Shema spajanja integriranog tlačnog spremnika
TLACNI S ELEKTRONIKOM INSTALACIJA

Predviđeno je spajanje bez nepovratnog ventila na ulazu. Kod širenja vode zbog zagrijavanja, povrat vode je u dolazni priključak. Zbog relativno sporih temperaturnih promijena pretpostavlja se da će se topla voda i puštati tijekom grijanja pa će eventualni povrat biti minimalan. Ako se koristi električni grijač, njegovo spajanje mora izvesti stručna osoba, imajući u vidu lokalne propise o zaštiti. Na ispust sigurnosnog ventila postaviti cijev, tako da se spriječi eventualno prskanje osoba i predmeta vrućom vodom!
